Jak wygląda budowa agregatu prądotwórczego?

Trudno dzisiaj wyobrazić sobie sprawne funkcjonowanie w życiu prywatnym i zawodowym bez swobodnego dostępu do energii elektrycznej. Niestety, wbrew zapotrzebowaniu, jej dystrybucja nie zawsze przebiega bezproblemowo i bezawaryjnie. System przesyłu każdego dnia jest narażony na wiele zagrożeń, związanych, na przykład, z niekorzystnymi warunkami pogodowymi (silne wiatry, grad, intensywne opady deszczu itp.), dlatego zastosowanie agregatu prądotwórczego stanowi zabezpieczenie na wypadek przerw w dostawie prądu. Ma to kluczowe znaczenie na przykład w szpitalach, zakładach produkcyjnych, ale również w domach prywatnych usytuowanych na terenach, gdzie przerwy w dostępie do prądu pojawiają się stosunkowo często.

W praktyce agregaty prądotwórcze mogą więc działać jako awaryjne źródło zasilania, na wypadek braku zasilania z sieci, ale są stosowane również w miejscach, w których nie jest możliwe podłączenie do sieci elektroenergetycznej. Jak jest zbudowany agregat prądotwórczy? Od czego przede wszystkim zależy budowa agregatu prądotwórczego? Na te pytania spróbujemy dzisiaj odpowiedzieć, dlatego zapraszamy do lektury.

Dlaczego warto wiedzieć, jaka jest budowa agregatu prądotwórczego?

Wiedza na temat tego, jak jest zbudowany generator prądu, ma kluczowe znaczenie z dwóch powodów.

• Po pierwsze: dzięki temu będziesz w stanie podjąć rozsądniejszą decyzję w kontekście wyboru odpowiedniego urządzenia. Budowa agregatu prądotwórczego i zasada jego działania muszą być dostosowane do Twoich indywidualnych potrzeb. W ten sposób zyskasz pewność, że urządzenie będzie rzeczywiście wystarczająco funkcjonalne.
• Po drugie, jeżeli masz świadomość tego, jak jest zbudowany agregat prądotwórczy, łatwiej przyswoisz sobie sposób jego obsługi, wykorzystując pełnie możliwości oferowanych przez konkretny model generatora.

Znajomość budowy agregatu prądotwórczego może okazać się przydatna dla niektórych osób, które są zaciekawione tym tematem. Zwykle jednak przeciętny użytkownik urządzenia nie musi dokładnie znać konstrukcji generatora, ponieważ ewentualne przeglądy serwisowe czy naprawy mogą być wykonywane przez wyspecjalizowanych fachowców firmy Eneria CAT.

Agregaty prądotwórcze: budowa i zasada działania?

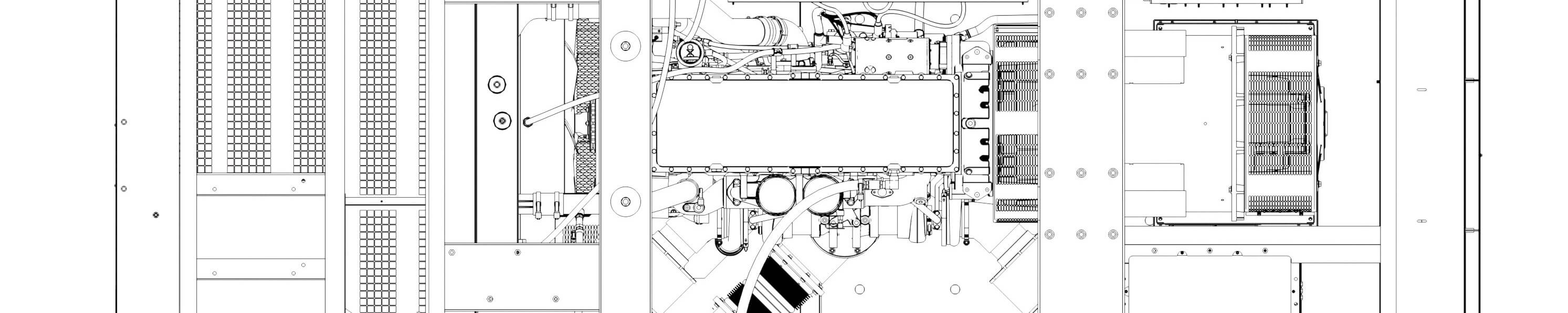

Najważniejsze elementy agregatu prądotwórczego to silnik spalinowy i prądnica. W ofercie firmy Eneria CAT znajdują się silniki wysokoprężne (Diesel), które napędzają prądnice podczas pracy generatora. Agregaty te zaczynają się od mocy kilkunastu kW. Zasada działania, połączonych ze sobą ww. dwóch elementów polega na zamianie energii chemicznej zawartej w paliwie na energię elektryczną, która jest wytwarzana przez prądnicę. Silnik z prądnicą są przymocowane do ramy agregatu prądotwórczego. Dodatkowo pomiędzy ramą agregatu a silnikiem i prądnicą znajdują się wibroizolatory służące do tłumienia drgań powstających podczas pracy silnika i prądnicy. Rama agregatu stanowi podstawę tych dwóch elementów jak również jest najczęściej konstrukcją nośną dla zbiornika paliwa. To oznacza, że zbiornik paliwa znajduję się zaraz pod silnikiem i paliwo jest pobierane przez silnik właśnie z tego zbiornika.  Po dodaniu jeszcze automatyki odpowiedzialnej za kontrolę i sterowanie agregatem uzyskujemy agregat w wersji otwartej, która może być zabudowana w pomieszczeniu lub kontenerze technologicznym. Duża część agregatów to agregaty w obudowie fabrycznej. Dla obudowy fabrycznej rama agregatu również stanowi podstawę, do której taka obudowa jest montowana. Wyposażenie agregatu w obudowę fabryczną pozwala uzyskać agregat w pełni gotowy do pracy, ponieważ w takie obudowie znajdą się również czerpnia i wyrzutnia gorącego powietrza jak i odpowiednie kanały akustyczne służące do wyciszenia hałasu związanego z przepływem powietrza. Sama konstrukcja obudowy fabrycznej jest tak zaprojektowana, aby wyciszać również hałas mechaniczny powstający podczas pracy agregatu. Dodatkowo w obudowie fabrycznej zawsze znajduje się tłumik spalin, który odpowiada za wyciszenie hałasu związanego z układem wydechowym silnika.

Jakie inne elementy zawiera agregat prądotwórczy?

• Wyłącznik główny – główny wyłącznik prądu stanowi zabezpieczenie agregatu przed przeciążeniami i zwarciami w obwodach. Wyłącznik jest zawsze dobrany pod konkretną moc agregatu prądotwórczego i dzięki temu stanowi zabezpieczanie prądnicy przed nadmiernym poborem prądu, które mogłoby doprowadzić do uszkodzenia prądnicy.
• System chłodzenia – chłodnica razem z wentylatorem stanowi bardzo ważny element agregatu prądotwórczego. W agregatach małej i średniej mocy w większości przypadków jest zamontowana na ramie agregatu. Chłodnica odprowadza ciepło z silnika a wentylator wymusza przepływ powietrza przez chłodnicę jak również przez obudowę fabryczną lub kontener technologiczny w zależności od rodzaju zabudowy.
• Dźwiękochłonne obudowy – nieobudowany agregat prądotwórczy w trakcie pracy może generować dość duży hałas, dlatego jeżeli będzie on dla Ciebie potencjalnie problematyczny, zastanów się nad wyborem urządzenia wyposażonego w odpowiednie rozwiązania, które są w stanie znacznie zredukować poziom hałasu.
• Panel sterowania – dzięki niemu możliwe jest kontrolowanie różnych parametrów działania generatora. To jedna z najważniejszych części budowy agregatu prądotwórczego, dlatego podczas wybierania odpowiedniego urządzania należy mieć na względzie to, jak wygląda jego panel sterowania oraz czy sama obsługa agregatu jest wystarczająco prosta i intuicyjna.
• Układ SZR – to opcjonalne rozwiązanie, ale bardzo przydatne. Układ SZR jest układem Samoczynnego Załączania Rezerwy. Ten układ automatycznie uruchomi agregat i przełączy odbiory na agregat jeśli w sieci zniknie napięcie lub pojawią się zbyt duże odchylenia parametrów nominalnych. Agregat z układem SZR przyda się wszędzie tam, gdzie istotny jest czas przejęcia odbiorów przez agregat prądotwórczy lub tam, gdzie jest wymagana praca w automacie agregatu prądotwórczego.
• Regulator AVR – kupując własny agregat prądotwórczy, warto sprawdzić, czy został wyposażony w automatyczny stabilizator napięcia – AVR (Automatic Voltage Regulator). Jest on bardzo ważnym elementem budowy agregatu prądotwórczego z punktu widzenia urządzeń, które mają korzystać z generatora. Skoki napięcia mogą bowiem doprowadzić do zniszczenia sprzętu, co dla Ciebie będzie oczywiście oznaczało konkretne, często dotkliwe straty finansowe. Dotyczy to przede wszystkim tych sprzętów, które są bardzo „wrażliwe” na jakiekolwiek wahania napięcia.

PODSUMOWUJĄC: wiedza na temat tego, w jaki sposób zbudowany jest agregat prądotwórczy, które elementy jego budowy są niezbędne, a które stanowią ponadprogramowy, ale przydatny dodatek, pozwoli Ci łatwiej podjąć ostateczną decyzję dotyczącą wyboru optymalnego urządzenia, dostosowanego do Twoich indywidualnych potrzeb. W przypadku dodatkowych pytań prosimy o kontakt z naszym przedstawicielem handlowym, który udzieli dodatkowych informacji. Pamiętaj, że niezależnie od tego, na jaki agregat prądotwórczy się zdecydujesz, musisz najpierw dokładnie zapoznać się z instrukcją użytkowania urządzenia.

NASZA RADA: nie zapominaj, że zakup generatora prądu nie zawsze jest rozwiązaniem uzasadnionym z finansowego punktu widzenia. Jeżeli agregat prądotwórczy jest Ci potrzebny wyłącznie jednorazowo, bardzo dobrą alternatywą dla kupna odpowiedniego urządzenia będzie jego wynajem. Taką usługę również znajdziesz w ofercie Enerii.

mail: kamil.gwara@eneria.pl

Autor: Kamil GWARA

Ekspert ds. agregatów  prądotwórczych CAT
